Elastyczne żywice 3D: jak drukować części o wytrzymałości gumy i dobrać twardość Shore (poradnik + tabela)
Twoje wydruki pękają przy lekkim zgięciu albo są „gumowe”, ale rozrywają się przy pierwszym obciążeniu? To klasyczny moment, w którym standardowa żywica przestaje wystarczać. Rozwiązaniem są Elastyczna żywica 3D oraz materiały typu FLEX: pozwalają projektować uszczelki, amortyzatory, osłony i elementy o sprężystości zbliżonej do elastomerów. W tym poradniku pokażę, czym jest Elastyczna żywica fotopolimerowa, jak czytać twardość shore, jak ustawić parametry druku, a także jak wygląda wybór żywic elastycznych w praktyce (w tym Siraya Tech Tenacious i Phrozen El 400).
Najważniejsze wnioski
- Twardość Shore mówi, czy wydruk jest miękki (skala A) czy bardziej „techniczny” i odporny (skala D).
- Żywice UV typu FLEX wymagają wolniejszego podnoszenia (lift), stabilnej ekspozycji i cierpliwego mycia/utwardzania.
- Jeśli priorytetem jest odporność na pękanie — rozważ Siraya Tech Tenacious
- Drukowanie elastycznych części jest łatwiejsze, gdy dobierzesz żywicę do zastosowania: uszczelki ≠ podeszwy ≠ osłony.
- Najczęstszy błąd: wybór zbyt miękkiej żywicy do części obciążanych mechanicznie (zamiast Shore D / mieszanek).
Spis treści
- Czym są elastyczne żywice 3D i jak działają?
- Tabela porównawcza: twardość Shore i zastosowanie (w tym Elastomer-X)
- Zastosowania elastycznych żywic 3D: od uszczelek po przemysł
- Wybór odpowiedniej elastycznej żywicy: ranking i rekomendacje
- Parametry druku i workflow: mycie, utwardzanie, mieszanki
- FAQ (5 pytań i odpowiedzi)
Czym są elastyczne żywice 3D i jak działają?
Elastyczna żywica 3D to rodzaj materiału, w którym po utwardzeniu nie otrzymujesz kruchego „plastiku”, tylko sprężysty polimer (elastomeropodobny). W praktyce jest to Elastyczna żywica fotopolimerowa — czyli Żywica fotopolimerowa, która twardnieje pod światłem UV (najczęściej 405 nm) i zachowuje elastyczne właściwości po polimeryzacji. Tak działają Żywice UV w technologiach SLA/MSLA (LCD) i DLP: płynny materiał zmienia się w sieć wiązań polimerowych.
Warto to powiedzieć wprost: Żywice UV nie są jedną „kategorią”. Są żywice standardowe (czyli typowa standardowa żywica do detali), są żywice techniczne (np. ESD, wysokotemperaturowe), a także żywice światłoutwardzalne typu FLEX. Gdy wybierasz materiał pod drukowanie elastycznych części, liczy się nie tylko to, czy jest miękki, ale też jaką ma wytrzymałość na rozciąganie, rozdarcie i zmęczenie materiału.
Od strony procesu: w technologia SLA / MSLA kluczowa jest praca warstwa po warstwie. Płynna żywica w kuwecie jest naświetlana, a następnie platforma się unosi. To właśnie dlatego druk SLA w elastycznych materiałach bywa trudniejszy: guma „ciągnie się”, a siły odrywania są większe. Dobrze dobrane parametry druku (zwłaszcza prędkości lift i czasy ekspozycji) decydują o tym, czy osiągniesz wysoką jakość wydruków.
Żywice UV FLEX najczęściej drukuje się na urządzeniach typu drukarka żywicy (SLA/MSLA/DLP). Jeśli zależy Ci na detalach i powtarzalności, sprawdza się żywica SLA o dobrze opisanym profilu ekspozycji. Do tego dochodzi rozdzielczość druku żywicy: im lepsza, tym łatwiej uzyskać precyzyjne krawędzie, ale elastyczne tworzywa potrafią „zaokrąglać” mikrodetale przy zbyt agresywnym utwardzaniu.
W skrócie: Elastyczna żywica 3D działa jak „fotopolimerowy elastomer”. A ponieważ to nadal Żywice UV, musisz pamiętać o dwóch krytycznych etapach: myciu i dopalaniu UV, czyli utwardzanie płynnej żywicy (post-cure). To w tym miejscu łatwo „zepsuć” sprężystość: zbyt długie utwardzanie daje twardy, mniej sprężysty wydruk.
Tabela twardości Shore — jak interpretować wartości w praktyce?
twardość shore określa odporność materiału na wgniatanie. W druku 3D najczęściej spotkasz skalę Shore A (materiały miękkie, gumowe) oraz Shore D (materiały twardsze, bardziej techniczne). Poniższa tabela pomaga szybko zrozumieć, co oznaczają konkretne zakresy i jak dobrać materiał do zastosowania.
| Skala / zakres | Jak to „czuć” w dłoni? | Przykładowa analogia (orientacyjnie) | Typowe zastosowania w druku 3D | Wskazówka dot. doboru żywicy |
|---|---|---|---|---|
| Shore A: 30–40A | Bardzo miękki, łatwo się wgniata, mocno sprężysty | Żelowa wkładka / bardzo miękka guma | Amortyzujące nakładki, miękkie elementy kontaktowe, prototypy „gumowe” | Dobra, gdy priorytetem jest ugięcie i powrót do kształtu; uważaj na rozdarcia przy cienkich ściankach. |
| Shore A: 45–55A | Miękki elastomer, sprężynuje, ale trzyma formę lepiej niż 30A | Guma oponowa „miękka” / elastyczne etui | Uszczelki, bumpery, osłony, części o regularnym uginaniu | Świetny kompromis, jeśli drukowanie elastycznych części ma dawać funkcjonalny element. |
| Shore A: 60–70A | Wyraźnie twardszy, nadal elastyczny, mniej „gumowy” | Rolki, twardsza guma techniczna | Uchwyty, elementy ochronne, półsprężyste osłony, elementy z lekkim obciążeniem | Dobry wybór, gdy zależy Ci na stabilności wymiarowej i mniejszym ugięciu. |
| Shore A: 75–85A | Twardy elastomer, ugina się wyraźnie mniej | TPU jak w twardszych elementach (pasek, rolka) | Elementy techniczne, osłony pracujące, części narażone na ścieranie | Jeśli potrzebujesz większej wytrzymałości, rozważ też mieszanki żywic lub materiały tough. |
| Granica: 90A / przejście do D | Półelastyczny — bardziej „techniczny” niż gumowy | Twarde TPU / elastomer konstrukcyjny | Zatrzaski, obudowy „półsprężyste”, elementy montażowe | To często obszar, gdzie Żywice wysokowytrzymałe konkurują z elastomerami. |
| Shore D: 30–45D | Twardy, sprężysty „plastik” z ugięciem | Tworzywa konstrukcyjne o lekkiej sprężystości | Obudowy, elementy wymagające odporności na pękanie, części montażowe | Wybór odpowiedniej żywicy, gdy priorytetem jest wytrzymałość mechaniczna i odporność na pękanie. |
| Shore D: 50–65D | Wyraźnie twardy materiał, niewielka elastyczność | Twardy plastik konstrukcyjny | Elementy techniczne, części obciążane, stabilne geometrycznie komponenty | Jeśli potrzebujesz „sprężystej twardości”, tutaj często pasuje Siraya Tech Tenacious. |
| Shore D: 70D+ | Bardzo twardy, elastyczność minimalna | Sztywny plastik / elementy konstrukcyjne | Gdy elastyczność jest dodatkiem, a nie celem: obudowy, uchwyty, elementy nośne | To już nie jest typowa Żywica typu FLEX; rozważ żywice odporne lub standardowe/tough. |
Jak czytać tabelę w skrócie: jeśli część ma się wyraźnie uginać i amortyzować — celuj w Shore A (np. 45–70A). Jeśli ma „pracować” tylko minimalnie, ale być odporna na pękanie — rozważ Shore D lub Żywice wysokowytrzymałe. W praktyce wybór żywic elastycznych najlepiej potwierdzić próbą: pasek zginany + element z zatrzaskiem, a potem ocena po myciu i dopalaniu UV.
Tabela porównawcza: twardość Shore i zastosowanie danych żywic
Skala Shore jest Twoim „kompasem”. twardość shore w skali A opisuje miękkie materiały (bardziej gumowe), a skala D — bardziej techniczne, odporniejsze na odkształcenia i często lepsze tam, gdzie potrzebna jest wysoka wytrzymałość mechaniczna. W praktyce żywica ma twardość dobraną do scenariusza: uszczelka wymaga innej charakterystyki niż element osłonowy czy półsprężysty uchwyt.
| Żywica (model) | Orientacyjna twardość Shore | Zastosowanie (najlepszy fit) | Notatka jakościowa |
|---|---|---|---|
| BASF Ultracur EL 4000 | Shore 40A | Prototypy, uszczelki, elementy amortyzujące | wysoka jakość, bardzo miękka i sprężysta |
| Siraya Tenacious | Shore 72D | Wzmocnienia, elementy pracujące mechanicznie | wysokiej jakości materiał, dobra odporność na pękanie |
| ULTRACUR EL 60 | Shore 60A | Osłony, odbojniki, miękkie elementy kontaktowe | zbalansowana elastyczność i stabilność |
| Siraya Rebound 55A | Shore 55A | Miękkie uszczelki, elementy „gumowe” | bardzo sprężysta, wyraźnie elastomerowa |
| DWS Flexa 692 | Shore 35A | Elementy elastyczne, nakładki ochronne | stabilna, przewidywalna w druku przemysłowym |
| Ameralabs FLX-300 | Shore 63A | Uchwyty, osłony, elementy tłumiące drgania | dobra powtarzalność i kontrola sprężystości |
| ULTRACUR RG 35 | Shore 85D | Elementy konstrukcyjne o ograniczonej elastyczności | materiał techniczny, wysoka odporność |
| Phrozen EL400 | Shore 65A | Elementy sprężyste, odbojniki | dobra odporność na cykliczne ugięcia |
| DWS Invicta 977 | Shore 70D | Obudowy, elementy techniczne | gdy liczy się wytrzymałość mechaniczna |
| DWS Flexa 693 | Shore 75A | Miękkie elementy funkcjonalne | twardszy elastomer, mniejsze ugięcie |
| ULTRACUR FL 300 | Shore 73A | Tworzenie części elastycznych w prototypowaniu | elastomer konstrukcyjny |
| PP-like Peopoly | Shore 80D | Obudowy, elementy montażowe | półelastyczna, bardziej tough niż gumowa |
| Applylabwork SLA Spring | Shore 60A | Elementy sprężyste, prototypy elastycznych części | sprężynująca charakterystyka |
| ULTRACUR EL 150 | Shore 70A | Uszczelki, odbojniki | twardszy elastomer do części funkcjonalnych |
| DWS Flexa GM08B | Shore 80A | Elementy kontaktowe, osłony | wysoka odporność na ścieranie |
Zastosowania elastycznych żywic 3D
Elastyczna żywica 3D jest świetna wtedy, gdy element ma pracować „jak guma”: uginać się, wracać do kształtu i wytrzymywać cykle obciążenia. Właśnie dlatego żywice elastyczne umożliwiają projektowanie części, których nie da się sensownie zrobić ze żywice standardowe. Co ważne, żywice elastyczne pozwalają dobrać kompromis między miękkością a odpornością: to sedno tego, jakie jest znaczenie elastycznych żywic w prototypowaniu.
Elastyczne części funkcjonalne: uszczelki, uchwyty, podeszwy
Najbardziej klasyczne zastosowanie to tworzenie części elastycznych typu uszczelki i odbojniki. Tutaj liczą się sprężyste żywice w skali A (np. 55A–70A), bo muszą się dopasować do powierzchni. Jeśli robisz uchwyty, osłony lub podeszwy, często potrzebujesz materiału, który ma wysoka wytrzymałość na rozciąganie oraz wysoka odporność na zmęczenie materiału. W takich projektach drukowanie elastycznych części wymaga też poprawnej geometrii (grubości ścian, wzmocnień) — w przeciwnym razie nawet dobra Elastyczna żywica 3D pęknie.
Elastyczne żywice w przemyśle, prototypowaniu i medycynie
W przemyśle i R&D liczą się elastyczne części przemysłowe: elementy tłumiące drgania, nakładki ochronne, osłony przewodów, prototypy ergonomiczne. W medycynie i dentystyce spotkasz też żywice dentystyczne (to inny świat), ale sama idea pracy materiału jest podobna: sprężystość i komfort. W zastosowaniach specjalnych dochodzą specjalistyczne żywice (np. żywica esd), jednak w tym artykule skupiamy się na FLEX.
Tworzenie części elastycznych i nakładek ochronnych
Do nakładek ochronnych, bumperów, odbojników i elementów „antypoślizgowych” świetnie nadaje się Żywica typu FLEX o średniej twardości w skali A. Tu żywica pozwala uzyskać bardzo dobrą przyczepność i amortyzację. Jednocześnie pamiętaj: w przypadku elastycznych części zbyt cienkie przekroje w połączeniu z agresywnym post-cure potrafią pękać. Jeśli celem jest odporność, rozważ bardziej „tough” Żywice wysokowytrzymałe albo mieszaniny.
Podsumowując zastosowania żywic: zastosowania żywic FLEX to nie tylko „gumowe gadżety”. To realna produkcja elastycznych części w prototypowaniu, krótkich seriach i zastosowaniach funkcjonalnych. A ponieważ elastyczne żywice oferują różne profile Shore, właściwy dobór materiału jest krytyczny.
Wybór odpowiedniej elastycznej żywicy (ranking marek i typów)
Najczęstsze pytanie brzmi: jaka odpowiednia elastyczna żywica będzie najlepsza do mojego projektu? Odpowiedź zależy od tego, czy priorytetem jest sprężystość, czy odporność na pękanie. Dlatego wybór żywic elastycznych zaczynamy od dwóch osi: twardość shore oraz wytrzymałość mechaniczna. To jest też sedno, czym jest wybór odpowiedniej żywicy i szerzej — wybór żywicy do zadania.

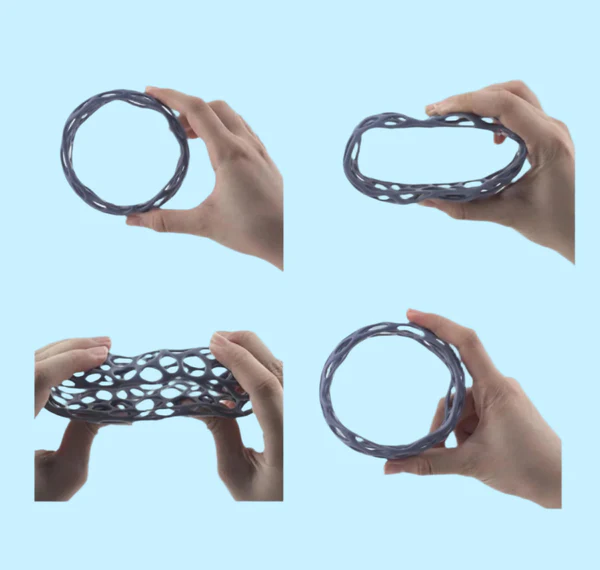

Siraya Tech Tenacious — gdy liczy się odporność i „sprężysta twardość”
Siraya Tech Tenacious jest często wybierany, gdy elastyczność ma iść w parze z odpornością na pękanie. To świetny kandydat na elementy półsprężyste, obudowy i części techniczne, gdzie potrzebujesz wysoka wytrzymałość mechaniczna oraz stabilności wymiarowej. W praktyce Siraya Tech Tenacious bywa stosowany także jako dodatek do mieszanki żywic, bo poprawia odporność materiałów takich jak standardowa żywica i ogranicza kruchość przy cienkich ściankach.

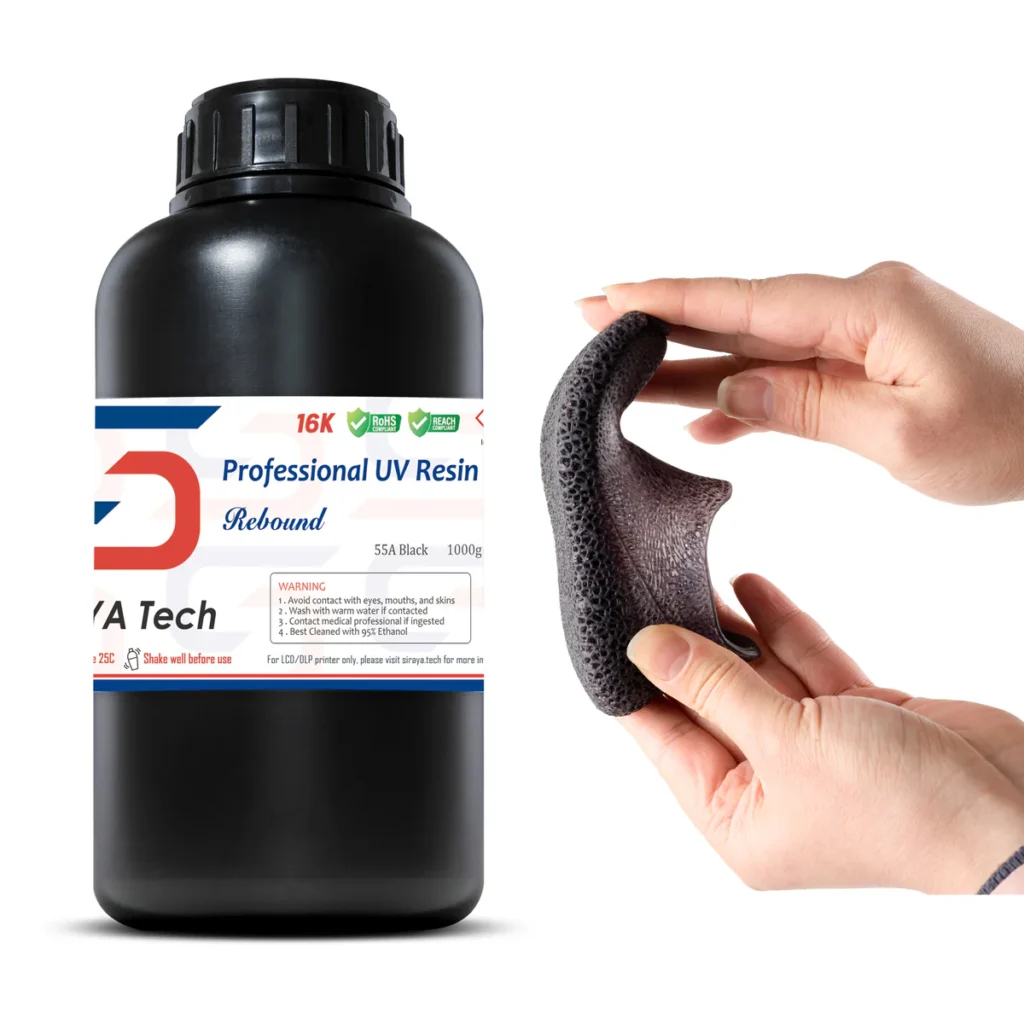

Siraya Rebound 55A i żywice Shore A — gdy liczy się „prawdziwa guma”
Jeśli celem jest maksymalna sprężystość, szukaj materiałów w skali A, czyli miękkie żywice Shore. Przykładem jest Siraya Rebound 55A, który świetnie sprawdza się w uszczelkach, odbojnikach i elementach amortyzujących. W takich projektach drukowanie elastycznych części będzie łatwiejsze, gdy ustawisz wolniejszy lift i zadbasz o stabilne utwardzanie płynnej żywicy (krótsze, kontrolowane dopalanie UV), bo prześwietlenie często „zabiera” elastyczność.

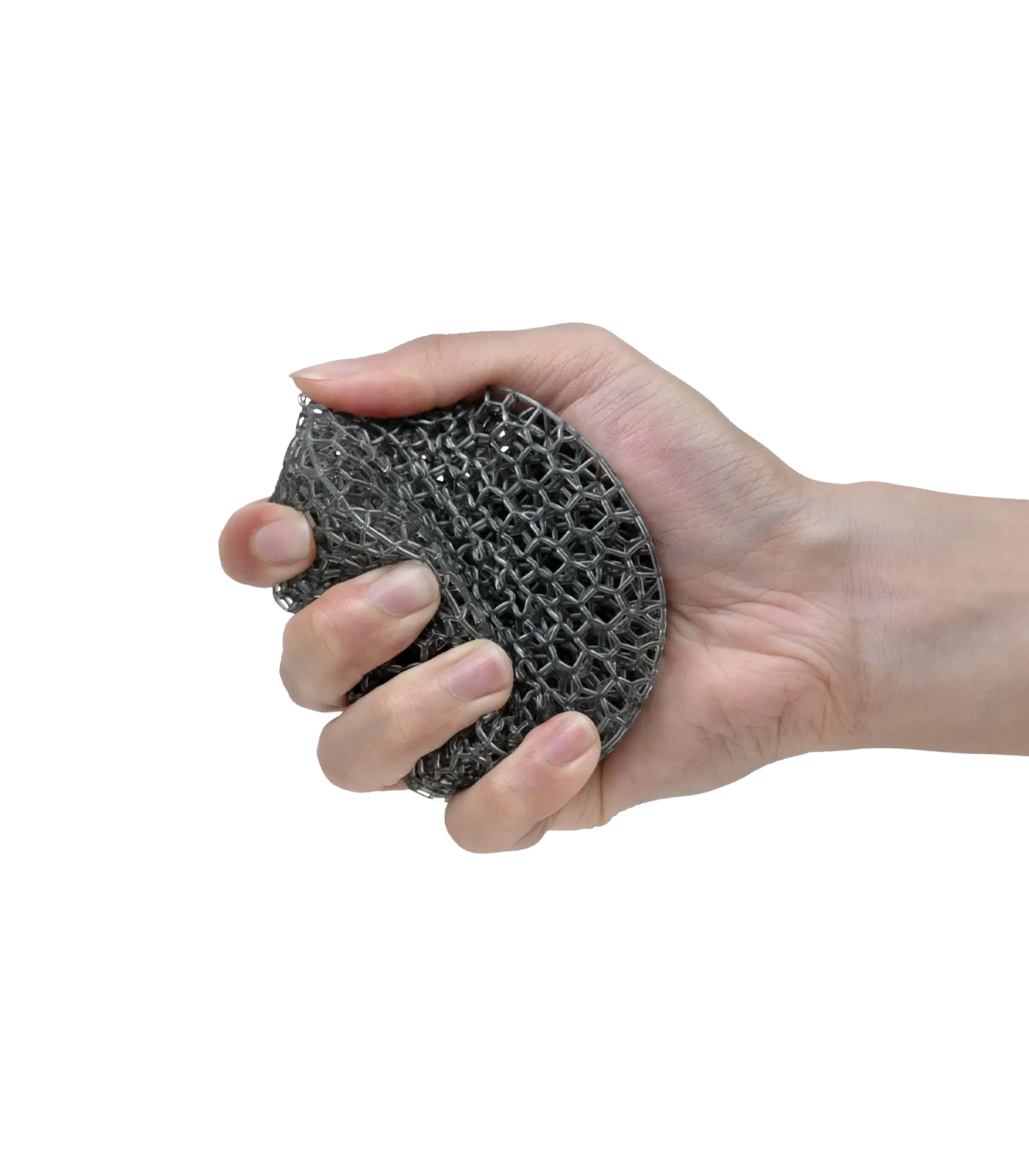

Phrozen EL400 i żywice Phrozen — kompromis do prototypów funkcjonalnych
W segmencie marek popularnych wśród użytkowników MSLA wyróżnia się Phrozen, a przykładem elastycznego rozwiązania jest Phrozen EL400. Takie popularne elastyczne żywice dobrze sprawdzają się w prototypach, osłonach i częściach, które mają pracować, ale nie muszą być ekstremalnie miękkie. Jeśli zależy Ci na precyzyjne drukowanie elastycznych elementów, Phrozen często wygrywa przewidywalnością profilu ekspozycji oraz stabilnością w serii testów — szczególnie gdy priorytetem jest jakość wydruków.
BASF Ultracur — elastyczna żywica inżynieryjna do zastosowań technicznych
Linia BASF Ultracur (np. BASF Ultracur EL 4000, ULTRACUR EL 60, ULTRACUR EL 150) to przykłady rozwiązań, które można określić jako elastyczna żywica inżynieryjna. W praktyce to propozycje do projektów, gdzie liczy się powtarzalność, parametry i stabilność materiału. Takie żywice elastyczne umożliwiają tworzenie uszczelek, elementów amortyzujących i osłon, ale też prototypów, w których ważna jest kontrola deformacji. Gdy projekt ma pracować mechanicznie, Ultracur bywa dobrym wyborem, bo potrafi łączyć sprężystość z kontrolowaną odpornością na zmęczenie materiału.

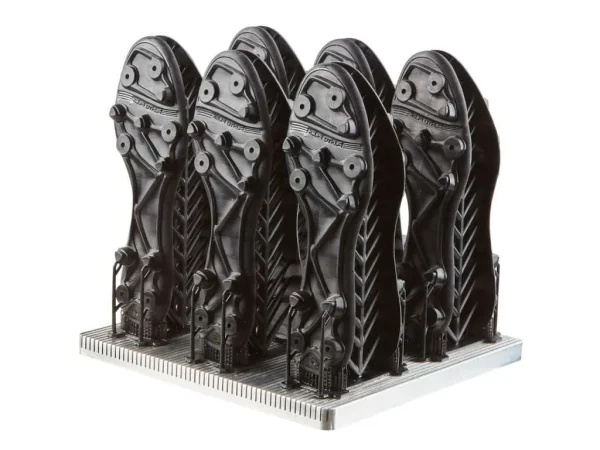

DWS Flexa — premium do elementów przemysłowych i precyzyjnej pracy
DWS (np. DWS Flexa 692, DWS Flexa 693, DWS Flexa GM08B) to segment, w którym jakość i przewidywalność procesu często stoją wyżej niż „najniższa cena”. To rozwiązania cenione w obszarach, gdzie powstają elastyczne części przemysłowe i liczy się powtarzalna wysoka jakość. DWS bywa wybierany wtedy, gdy masz większą serię prototypów i chcesz ograniczyć zmienność wyniku druku między partiami.
Applylabwork SLA Spring — gdy potrzebujesz „sprężynowania” i pracy cyklicznej
Applylabwork SLA Spring jest ciekawą propozycją, jeśli projekt ma regularnie pracować i wracać do kształtu (ugięcia cykliczne). W zastosowaniach takich jak amortyzacja, elementy „sprężynujące” czy prototypy ergonomiczne, takie podejście ma sens. W praktyce drukowanie elastycznych materiałów tego typu wymaga też ostrożności w dopalaniu UV — zbyt długie utwardzanie może sprawić, że materiał straci sprężystość.
AmeraLabs FLX-300 — gdy chcesz jakości i stabilnego detalu
Ameralabs FLX-300 to materiał często wybierany, gdy użytkownik oczekuje równowagi pomiędzy sprężystością a jakością detalu. Jeśli priorytetem są wysokiej jakości wydruki w elastomerze, FLX-300 bywa bardzo dobrym kierunkiem — szczególnie w częściach ochronnych, osłonach, elementach kontaktowych i prototypach. W praktyce to przykład, gdzie rośnie jakość elastycznych żywic wraz z dopracowanym workflow (mycie + krótkie post-cure).
Jamghe (segment budżetowy) — kiedy testujesz geometrię i proces
Jeśli chcesz przetestować projekt i proces bez inwestowania w najdroższe żywice, marka Jamghe bywa wybierana do prób geometrii i nauki workflow. W takim scenariuszu ważne jest, by pamiętać, że żywice wysokiej jakości częściej dają stabilniejsze właściwości, a w segmentach budżetowych odchylenia partii mogą być większe. To nie przekreśla zastosowań, ale wzmacnia potrzebę testów ekspozycji i powtarzalnego post-processingu.
Parametry druku i workflow: mycie, utwardzanie, mieszanki
W świecie FLEX nie wygrywa ten, kto ma „najmiększą” żywicę, tylko ten, kto ma stabilny proces. drukowanie elastycznych materiałów wymaga zwolnienia podnoszenia, kontroli ekspozycji i powtarzalnego mycia. Pamiętaj: to wciąż Żywice UV, więc bezpieczeństwo (rękawice, wentylacja) i czystość procesu są krytyczne.
Jak ustawić druk SLA dla elastycznych materiałów?
W druk SLA (oraz MSLA) kluczowe są: czas naświetlania, prędkość lift i czas „odpoczynku” warstwy. technologia SLA daje świetne detale, ale elastyczne tworzywa zwiększają ryzyko odkształceń. Jeśli celem jest precyzyjne drukowanie elastycznych elementów, testuj ekspozycję na małych próbkach i unikaj zbyt agresywnego post-cure. W praktyce technologia druku SLA/MSLA sprawdza się najlepiej, gdy wydruk ma odpowiednie podpory i sensowną orientację, bo siły odrywania są większe.
Mycie i post-cure: dlaczego Żywice UV potrafią „stwardnieć” za bardzo
Po wydruku nadal masz na powierzchni nieutwardzoną płynna żywica. Mycie powinno być skuteczne, ale krótkie. Następnie dopalanie UV: tu bardzo łatwo przesadzić, bo Żywice UV pod dalszym naświetlaniem potrafią tracić sprężystość. Zamiast „dłużej = lepiej”, stosuj krótsze cykle i testuj.
Warsztat projektowy: drukowanie modeli i tworzenie modeli pod elastomer
Jeśli drukowanie modeli ma dać element funkcjonalny, pamiętaj o geometrii: za cienkie ścianki i ostre narożniki to proszenie się o pęknięcia. druk model wymaga też uwzględnienia ugięcia — elastyczne elementy często potrzebują żeber wzmacniających. Dobre tworzenie modeli pod FLEX to projektowanie „pod pracę materiału”, a nie tylko „pod wygląd”.
W modelarstwie spotkasz też żywica modelarska i żywica typu modelarskiego, ale pamiętaj: żywica modelarska ma zwykle priorytet na detal, nie na sprężystość. Dlatego, jeśli chcesz zachować detal i dodać odporność, praktyczne bywają mieszanki żywic modelarskich z dodatkiem elastomeru. Czasem wykorzystuje się nawet białe żywice modelarskie jako bazę wizualną, a elastyczny składnik jako „modyfikator” odporności.
FAQ — 5 pytań i odpowiedzi
Czy Żywice UV FLEX działają na każdej drukarce żywicy?
W większości przypadków tak: Żywice UV typu FLEX są zgodne z SLA, MSLA (LCD) i DLP. Kluczowe jest jednak dopasowanie ekspozycji, bo Żywice UV elastyczne mogą wymagać innych czasów niż żywice standardowe. Jeśli Twoja drukarka żywicy ma stabilne źródło światła i dobrą kalibrację, uzyskasz powtarzalne wyniki.
Jak dobrać twardość shore do zastosowania?
twardość shore w skali A wybieraj do elementów miękkich (uszczelki, odbojniki, nakładki). Skala D ma sens, gdy potrzebujesz odporności mechanicznej i mniejszego ugięcia. Innymi słowy: miękkie elementy = miękkie żywice / A, elementy pracujące mechanicznie = D lub Żywice wysokowytrzymałe.
Czy elastyczna żywica jest trudna w druku?
Wymaga więcej uwagi niż standardowa żywica, ale jest przewidywalna przy dobrym procesie. Najważniejsze: wolniejsze ruchy, rozsądne podpory, kontrola ekspozycji i krótkie, kontrolowane dopalanie UV. Zbyt agresywne utwardzanie sprawia, że Żywice UV tracą sprężystość.
Kiedy wybrać Siraya Tech Tenacious a kiedy Phrozel el-400?
Jeśli chcesz „prawdziwie gumowego” zachowania: el 400. Jeśli potrzebujesz odporności na pękanie i części bardziej technicznej: Siraya Tech Tenacious. W praktyce wiele osób robi też łączenie elastycznej żywicy w mieszankach: trochę elastomeru dla sprężystości i trochę tough dla wytrzymałości.
5) Czy istnieją „uniwersalne” żywice odporne na wysokie temperatury i jednocześnie elastyczne?
To rzadkie połączenie. Są żywice wysokotemperaturowe i są elastomery, ale jednoczesna bardzo wysoka odporność termiczna i duża sprężystość zwykle oznacza kompromisy. W aplikacjach pod wysokie temperatury najczęściej wybiera się materiały techniczne, a elastyczność uzyskuje się przez geometrię lub dedykowane elastomery o odpowiednim profilu.
